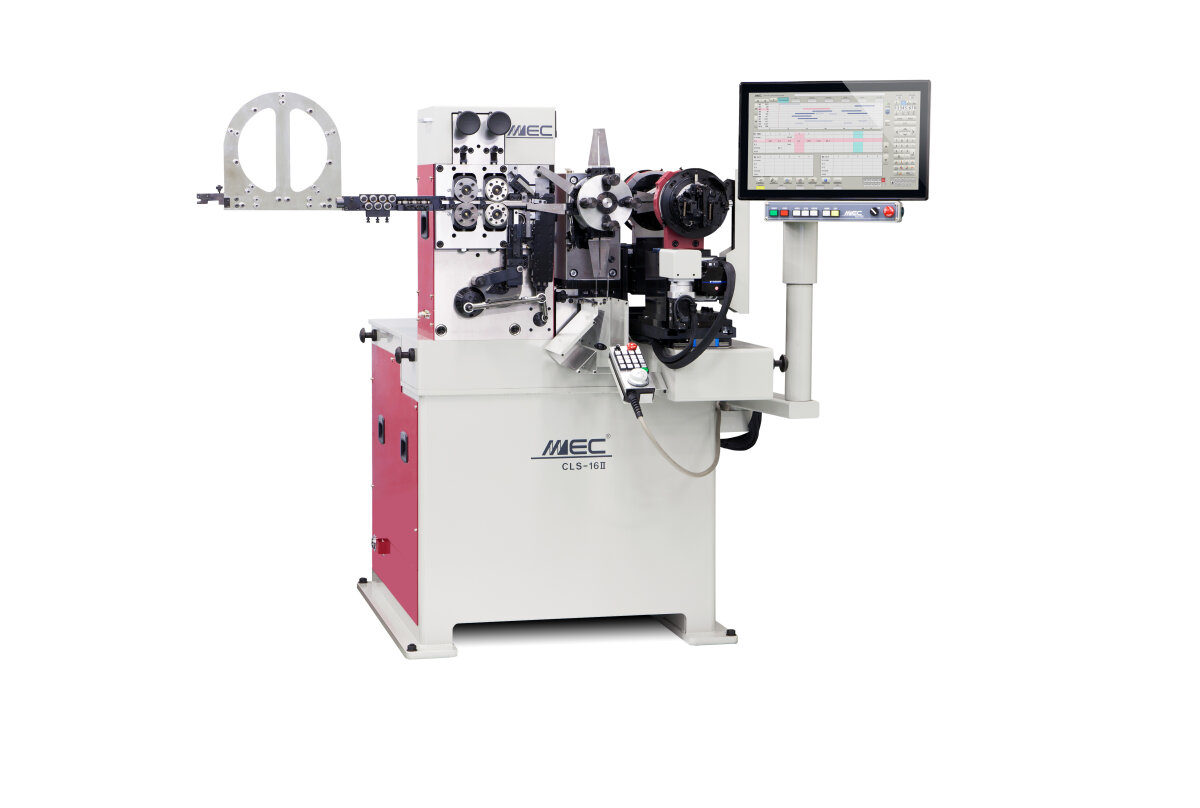

Zugfedermaschine CLS-16 II
Zugfedermaschine 0.5-1.6mm
  • Artikelnummer: CLS-16 II
Preis auf Anfrage
sofort verfügbar
Anfrage
Beschreibung
Kurzinformationen
Beschreibung

Hochgeschwindigkeits Zugfedermaschine
bis 1.60mm Drahtdurchmesser



Die neue Zugfedermaschine CLS-16II ermöglicht eine Zugfederfertigung von 0.50mm bis 1.60mm Drahtdurchmesser. Dank der 11 Achsen verkürzt und vereinfacht sich das Einrichten für Deutsche-, Englische und Hakenösen erheblich.
Durch das MPS (MEC Program System) kann die Zugfedermaschine bedienerfreundlich und übersichtlich programmiert werden. Die Mess- und Kontrollfunktionen sind im Programm bereits integriert.

11-Achsen im Standard

  • Die Maschine wird im Standard mit 11-Achsen gesteuert: Einzug, Wickelfinger, Vorspannung, Torsion, Aussendurchmesser, Transfer, Zangen, 2x Ösenbiegeköpfe und 2x Schlitten für die Ösenbiegeköpfe

    • Hochgeschwindigkeitsproduktion

  • Durch das gleichzeitige Wickeln, Transferieren und Ösenbiegen werden sehr hohe Produktionsgeschwindigkeiten erreicht.

    • 4 Einzugswalzen

  • Durch 4 Einzugswalzen reduzieren wir die Belastung auf den Draht und garantieren ein schnelles Wickeln.

    • Wickelfinger

  • Der Aussendurchmesser kann über eine eigene Achse gesteuert werden und muss nicht mehr mit der Nockenwelle eingestellt werden. Durch das Abtasten kann der Durchmesser automatisch angepasst werden. Zusätzlich kann der Wickelfinger nach vorne 3D Biegungen ausführen, um sehr lange Hakenösenlängen zu ermöglichen. Über den gleichen Servomotor wird die Vorspannung gesteuert.

    • Messer

  • Das Messer hat eine wechselbare Hublänge für Deutsche-, oder Hakenösen

    • Transfer

  • Der Transfer und die Zangenöffnung bzw -schliessung können nun über das Programm gesteuert werden. Durch das seperate Ansteuern kann die Produktionsleistung erhöht werden, während sich die Einrichtzeit reduziert.
  • Der gesamte Transfer kann auf die Seiten verschoben werden. Somit fällt das Einrichten der einzelnen Zangen weg.

    • Ösenbiegekopf

  • Beide Ösen werden zur gleichen Zeit an einem Ort gebogen. Somit enstehen keine Fehler bei einer Deplatzierung.
  • Neu sind 6 Ösenbiegewerkzeuge für das Biegen der Ösen zuständig. 3 Stützwerkzeuge (pawls), 1x Base, 1x Squeeze und 1x Hooking Werkzeug.
  • Durch die zusätzlichen Werkzeuge wird der Federkörper stabiler und die Öse präziser.

    • Programm

  • Alle Achsen sind auf einem Bildschirm. Programmablauf, Status jeder Achse, Input und Output usw. können auf einen Blick erfasst werden
  • Das Grundprogramm wird durch die Eingabe der Federwerte automatsich erstellt.
  • Die Zugfedermaschine verfügt über einen Touchpanel

    • Kontrolle

  • Das Wickelende wir abgestatet und dadurch der Aussendurchmesser überprüft. Anschliessend kann der Aussendurchmesser automatisch korrigiert werden.
  • Optional kann man mit 2 Kameras die Ösen auf Länge, Durchmesser, Geradheit, Öffnung etc. überprüfen.

    • Technische Daten

  • Drahtdurchmesser
