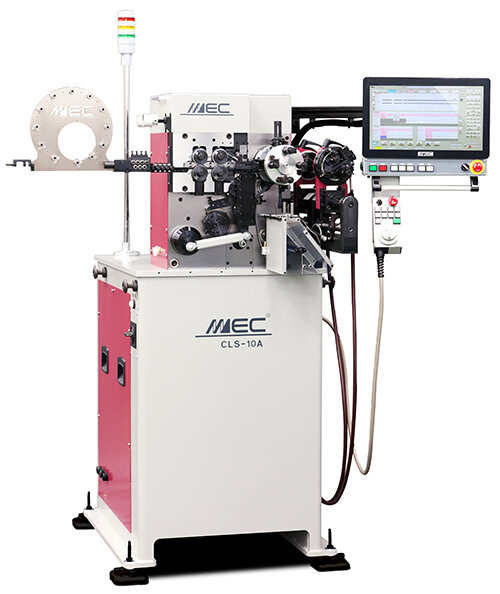

Zugfedermaschine CLS-10A
Zugfedermaschine 0.20-1.00mm
  • Artikelnummer: CLS-10A
Preis auf Anfrage
sofort verfügbar
Anfrage
Beschreibung
Kurzinformationen
Beschreibung

Hochgeschwindigkeits-Zugfedermaschine bis zu 1.0mm Drahtdurchmesser

Die Zugfedermaschine CLS-10A wickelt zuerst den Federkörper, anschliessend wird der Körper transferiert und zum Schluss werden die Ösen gebogen. Wir können Deutsche-, Englische- oder Hakenösen sowie Ösen mit unterschiedlichen Durchmmessern auf der Maschine herstellen.

Neuheiten bei der CLS-10A Zugfedermaschine im Vergleich zur CLS-10v

  • Mit 4 Einzugsrollen können wir ein kleineres Wickelverhältnis verarbeiten
  • Presskraft der Transferzangen ist 1.5x höher
  • Betriebssystem ist auf Windows
  • Nach Eingabe der Werte wie Drahtdurchmesser, Aussendurchmesser, Ösenart, Aznahl Windungen etc. erstellt sich das Prgramm zu 90% selbst. Ein Einstellen des mechanischen Ablaufs für die verschiedenen Ösenformen ist nicht mehr notwendig
  • Automatische Aussendurchmesserkontrolle
  • Messer bewegt sich ein und aus. Somit steht langen Stielösen nichts mehr im Weg
  • Werkzeuge von der CLS-10v können zu 90% wiederverwendet werden
  • Zusätzlich benötigte Werkzeuge sind: Mittlere Drahtführung, deutsche Ösenwerkzeuge und Stielösenwerkzeuge
  • Technische Informationen und Tutorial Videos sind über den Bildschirm abrufbar

    • 7-Achsen im Standard

  • Eine Achse für den Einzug, eine für die Maschine, 3 Achsen für den Wickelfinger, 2 Achsen für den Transfer
  • Die 7-Achsen vereinfachen das Einstellen erheblich und es können massiv kürzere Einrichtzeiten erreicht werden

  • Verschiedene Betriebsarten

  • Alle Achsen können im manuellen Betrieb über ein Handrad mit langsamer Geschwindigkeit bedient werden. Weitere Betriebsarten wie der Zyklus oder Check Modus erleichter das einstellen der Maschine.

    • Federwinde-Werkzeuge

  • Wir haben Werkzeuge für Englische-, Deutsche-, und Hakenösen im Standard an Lager. Die Federwerkzeuge müssen meist mechanisch für die Federherstellung angepasst werden.

    • Variabler Aussendurchmesser

  • Zugfedern mit unterschiedlichem Durchmesser für die Ösen oder Federkörper können neu mit der Aussendurchmesser-Achse einfach eingestellt werden

    • Zubehör

  • Die Maschine kann mit einer Kameraüberwachung, zusätzlichen Lasersensoren oder Pneumatik-Elementen ausgerüstet werden

    • Techische Daten

  • Drahtdurchmesser: 0.20 - 1.00mm
  • Aussendurchmesser: Min. 1.5mm (mit deutschen Ösen Min. Durchmesser 2.00mm)
  • Aussendurchmesser: Max. 12mm
  • Federlänge: Min. 12 Windungen, Max. 120.0mm
  • Wickelrichtung: Rechts
  • Wickelverhältnis D/d 4-13 (d 0.9-1.0 grösser als 5)
  • AC200V, 20A, 3-Phasen. Maschine wird mit Transformator 400V-200V geliefert
  • CE-Konform
    • Video
