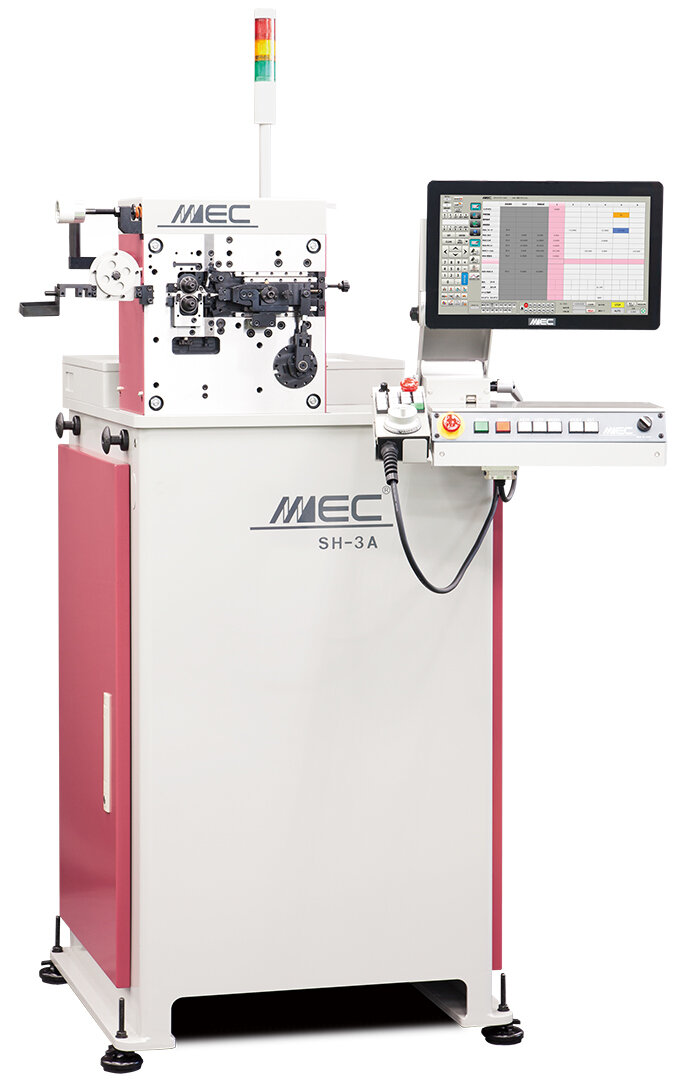

Druck- und Schenkelfedermaschine SH-3A
SH-3II 1 Finger Federwindemaschine 0.08-0.3mm
  • Artikelnummer: SH-3A
Preis auf Anfrage
sofort verfügbar
Anfrage
Beschreibung
Kurzinformationen
Beschreibung

Druck- und Schenkelfedermaschine mit einem Wickelfinger


1-Finger Wickelmaschine für Drahtdurchmesser 0.08 bis 0.3 mm

  • Ausgestattet mit 8-Achsen im Standard: Einzug, Messer, Steigung, Durchmesser,Schenkel, Wickelfinger (Auf/Ab), Federkörper und MSD-1 Sensor
  • Einfacheres Einrichten und höhere Geschwindigkeit im Verleich zum Vorgängermodell, da das Messer und der Wickelfinger eine separate Achse haben
  • Geeignet für Hochgeschwindigkeitsproduktion von z.B. Antennenfedern, Schenkelfedern, schräggewickelte Federn und Druckfedern
  • Optional erhältlich ist die Mikrodrahteinrichtung für Drahtstärken bis zu 0.08mm

    • Software MNO, entwickelt für das einfache Einstellen von Federn

  • Einfaches Bedienen für schnelleres Einrichten
  • Höchste Auflösung der Servomotoren
  • Ermöglicht die Kontrolle verschiedener Parameter wie Steigung, Durchmesser, Winkel etc
  • Gleiches Programm für Druck- und Schenkelfedern
  • Übersichtliche Produktionskontrolle und Datenverarbeitung
  • Druckfedern einfach über die Graphik zu programmieren.

    • Konusfeder

  • Einfaches Einstellen des Konuses mit einem Wert von 0-100
  • Nachstellen der Kraft oder Form über einfache Werteingabe 0-100

    • Es gibt 3 unterschiedliche lange Drahtführungen für die SH-3II Wickelmaschine

  • Kurze Drahtführung mit einer Länge von 23mm. Ergibt eine höhere Präzision für kurze Federn
  • Standard Drahtführungslänge mit 30mm. Ermöglicht das weitere verwenden aller bestehenden Werkzeuge Vorgängermodell
  • Drahtführung für Mikrofedern mit einer Länge von 16 mm. Ermöglicht das Wickeln von Drahtstärken 0.08mm oder kleiner

    • Optionales Zubehör

  • Dorn v/h Achset
  • Schlupfsensor für die Erkennung eines unregelmässigen Drahteinzuges
  • IS-1 Kameraüberwachung
    • Video
