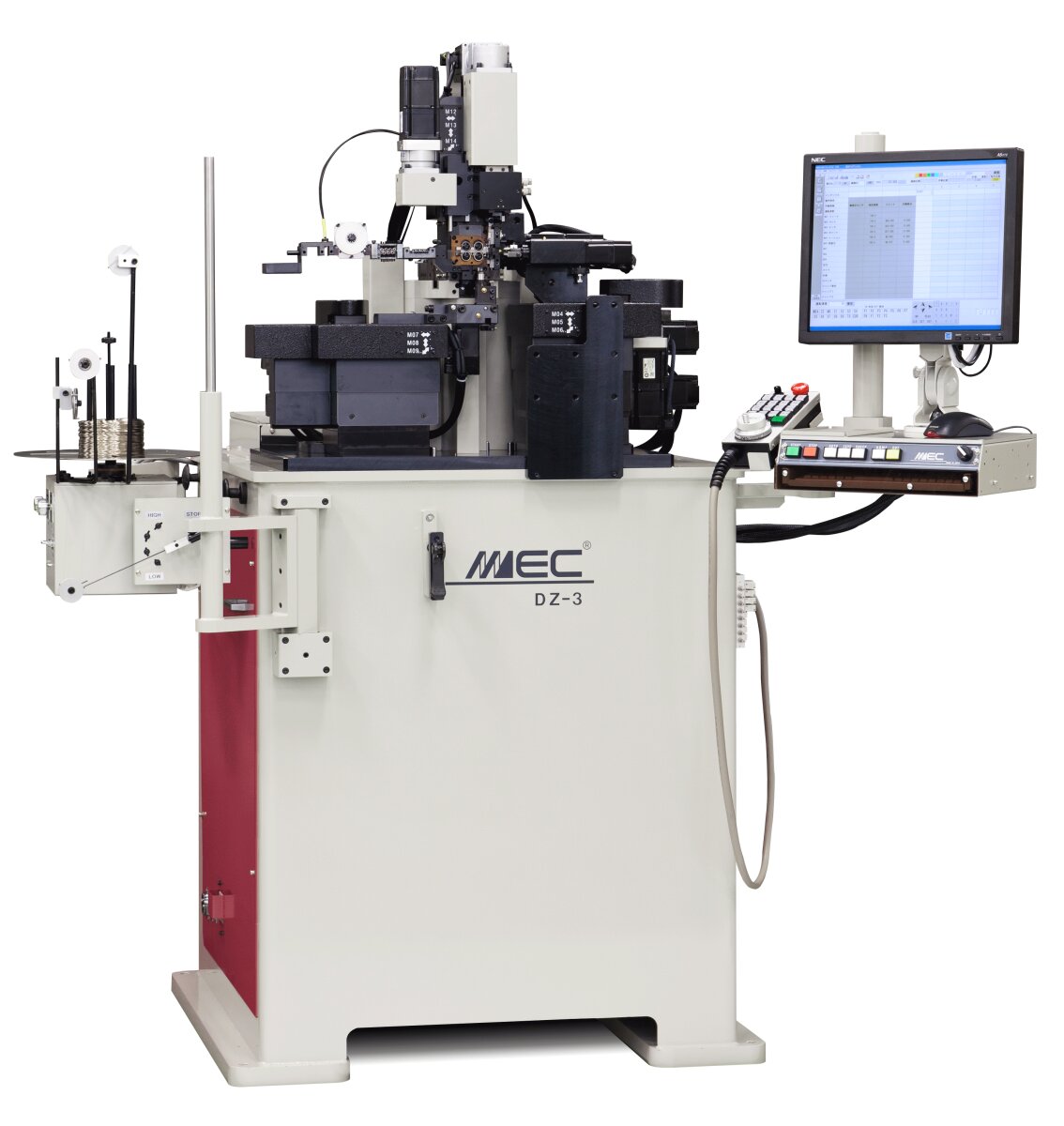

DZ-3
Formfedermaschine für Drahtdurchmesser von 0.02-0.3mm
  • Artikelnummer: DZ-3
Preis auf Anfrage
sofort verfügbar
Anfrage
Beschreibung
Kurzinformationen
Beschreibung

Schenkelfedermaschine für Drahtdurchmesser 0.02-0.30mm





Die DZ-3 bietet höchste Flexibilität und Freiheit zum Einrichten von komplizierten Form- und Schenkelfedern in kleinen Drahtdurchmessern. Die Federwindemaschine hat 3 undabhängige 3D Tische die frei eingerichtet weden können. Auf den Tischen haben Sie die Möglichkeit zur Montage verschiedener Werkzeuge sowie Drehwerkzeugen auf einem Revolversystem. Es gibt keine vergleichbare Maschine auf dem Markt, die so stark auf kleine Drahtdurchmesser und Flexibiltät fokusiert ist.

15-Achsen im Standard

  • Die DZ-3 Formfedermaschine ist im Standard mit 15-Achsen ausgestattet: Einzug, Steigung, Dorn vor und zurück, 3x 3D Tische, Werkzeugwechsler, Drehwerkzeug und ein Motorsensor

    Federwindewerkzeuge und Werkzeughalter

  • Wir präsentieren mit der DZ-3 Federwindemaschine ein neues Werkzeugwechselsystem für Windewerkzeuge, Biegewerkzeuge und Drehwerkzeuge




  • Alle Einheiten sind voneinander unabhängig und leicht veränderbar. Die Tische und Halterungen sind modular erweiterbar.
  • Ein Transfer ermöglicht eine Weiterverarbeitung nach dem Schneiden
  • Vier Einzugsrollen ermöglichen ein gleichmässiges Einziehen ohne quetschen oder deformieren des Drahtes.
  • Im Standard hat die Drahtführung eine Länge von 16mm. Für ultrafeinen Draht gibt es optional eine Länge von 11mm
  • Rotierender Schnitt kann über das Prgramm gesteuert werden

    Programm

  • Die Maschine wird mit unserer MNO-Software gesteuert. Dies ermöglicht ein einfaches Programmieren und Überprüfen der Achsen, Sensoren etc. Der Prgrammablauf ist nach rechts gerichtet.
  • Die Parameter für Druckfedern auf Länge und Durchmesser werden autmatisch berechnet

    • Sensor

  • Die Maschine hat im Standard einen Motorsensor "MSD-3" zum Messen der freien Länge. Der Sensor hat eine Auflösung von 1/1000mm.

    • Technische Daten

  • Drahtdurchmesser: 0.02-0.30mm
  • Max. Aussendurchmesser: 8.00mm
  • Wickelverhältnis D/d: Min. 3.5
  • Anschluss: 200V 3 Phasen, wird mit Transformator geliefert
  • Gewicht: 850kg
